探地雷达探测原理介绍

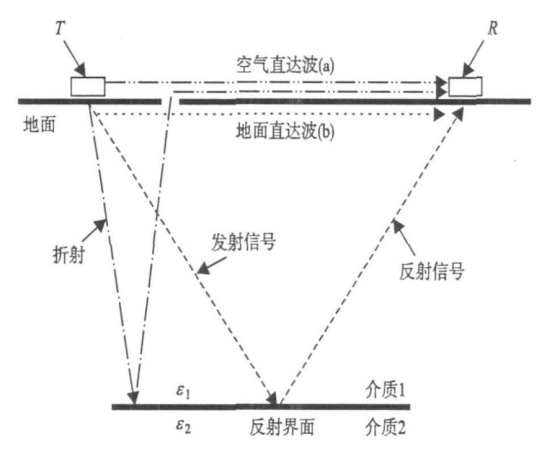

探地雷达是基于不同介质的电性差异, 利用高频电磁波, 探测隐蔽介质分布和目标体的一种高新地球物理方法。当发射天线T 以宽频带、短脉冲方式向地下发射电磁波时, 遇到具有不同介电特性的介质时(如管线、空洞、分界面) , 就会有部分电磁波能量反射(回波) , 接收天线接收到反射回波并记录反射时间, 原理如下图
雷达反射波的旅行时间, 会随被测介质的厚度而变化。于是, 把发射与接收天线在被测介质表面同步移动, 便可将反射界面的反射波,依次排列成二维雷达图像, 根据雷达图像, 我们就可以判读出探测目标体的状况。

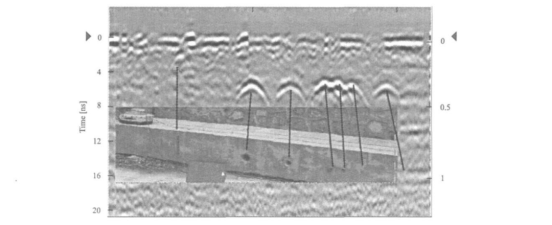

探地雷达探测现场演示图
上图的波形从左到右依次为: 裂缝、空洞、钢筋、金属管、塑料管。
管线，土壤，空洞所形成的波形是不一样的。如果不存在对比的情况下, 要区别是管线还是土壤或是圆形空洞需要有一定的经验。但是, 能探测出空洞，已经能满足本次的探测工作要求。、
探地雷达的应用领域
|
工程质量检测 Ø 场地回填质量检测 Ø 路、坝基工程质量评价 Ø 地基处理效果探测 Ø 建筑物质量检测(检测墙 体裂缝、空洞、钢筋分布等) Ø 隧道工程质量检测(隧道初衬、支护的厚度和二次衬砌的厚度、钢筋分布等)
|
地下隐蔽物、设施探测 Ø 地下管道探测 Ø 地下人防工程探测 Ø 桩基工程中障碍物(大直径的孤石、砼体)探测 Ø 斜钻、隧道等方向控制与探测 水下(淡水)探测 Ø 水深探测 Ø 水底淤泥、泥沙厚度探测 Ø 水底抛石厚度探测 高速公路工程质量检测 Ø 高速公路工程施工阶段质量检测 Ø 公路维护保养 |
地质空洞隐患探测 Ø 河堤、坝基的管涌探测 Ø 地质构造探测(断层、滑坡体接触面、褶皱、不整合接触等) Ø 地下岩溶、空洞探测 Ø 建筑基础地下空洞探测 Ø 隧道地质超前预报 地质勘探 解决地质分层、地质与环境评价等 |
使用探地雷达探测的优势
探地雷达的探测范围广，无论是金属管线还是非金属管线，地下的泥土不密实甚至是空洞，在探地雷达的扫描下都无所遁形。金属管线仪的话只可以探测金属或者自带电信号的管线，如果线路并排走的话还会互相干扰信号，但是探底雷达就不会受到这种干扰，并排走的线在雷达影像上也能很好的显示出来。
现场探测

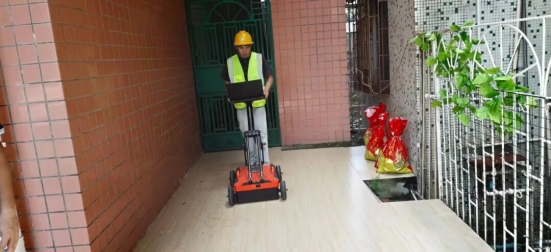

现场的话我们使用探地雷达连接电脑，通过分段式扫描，竖切、横切等方式去探测，这样我们可以实时的通过电脑上探底雷达探测出来的影像基本判断一下地下是否存在管线或者空洞，后期回去对影像进行处理，这样会更精准的判断出是否存在异常情况，减少误判的情况。
